Schlatter MG900 installation à souder les treillis à haute flexibilité
Schlatter mg900, installation a souder les treillis a haute flexibilite, année de fabrication : 2004
Composée de:
- Table pour fil de chaines de 6 mètres
- Un enfilage des fils de chaîne

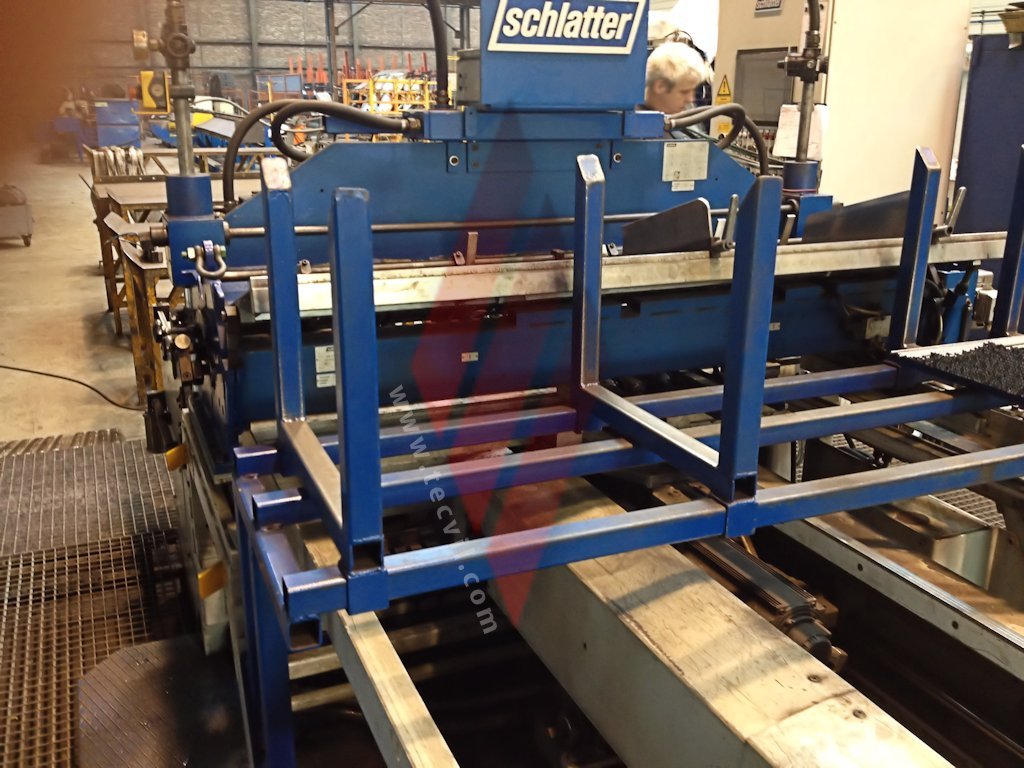

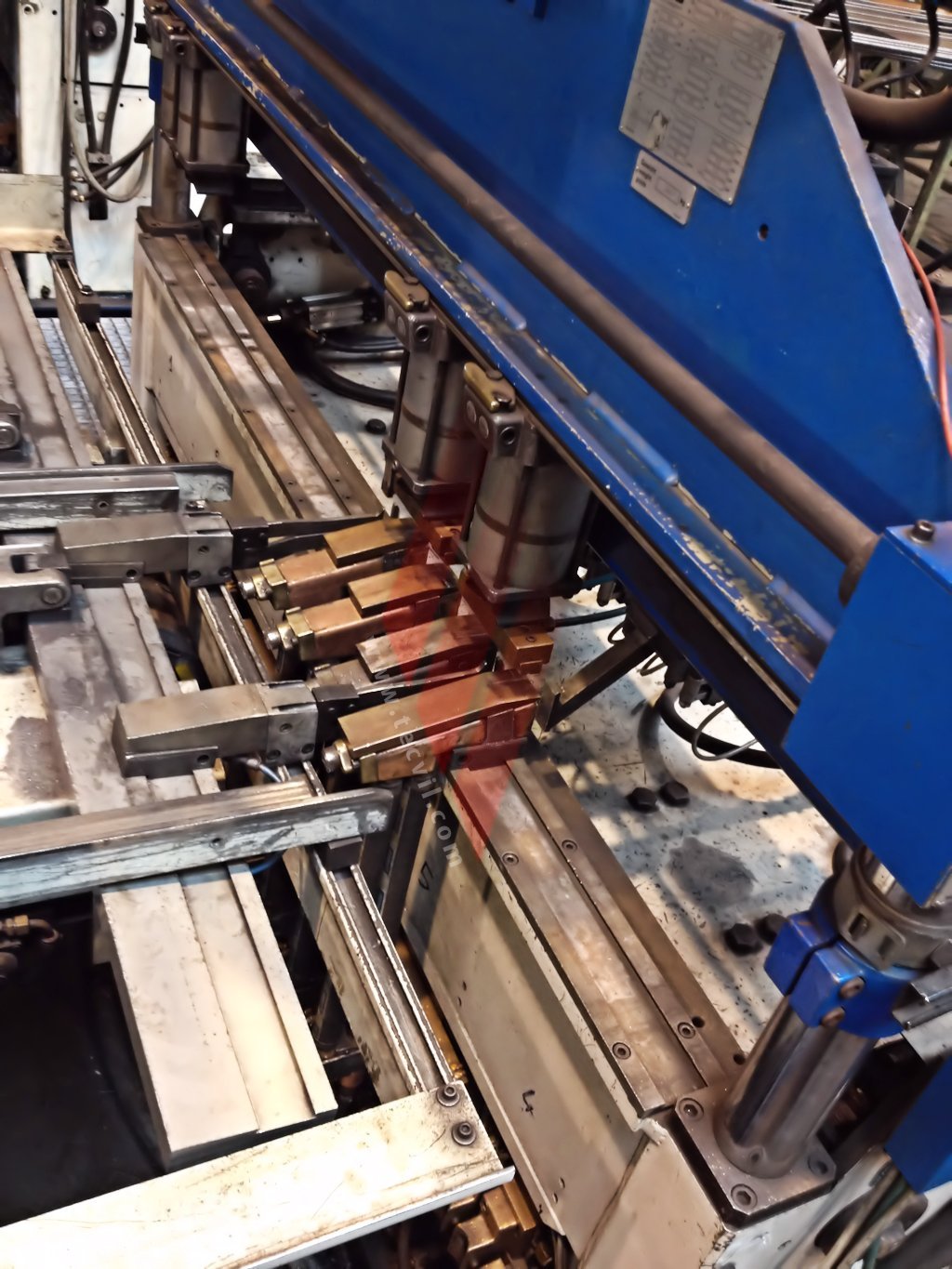

- Une machine à souder les treillis SCHLATTER MG 16.0/6C

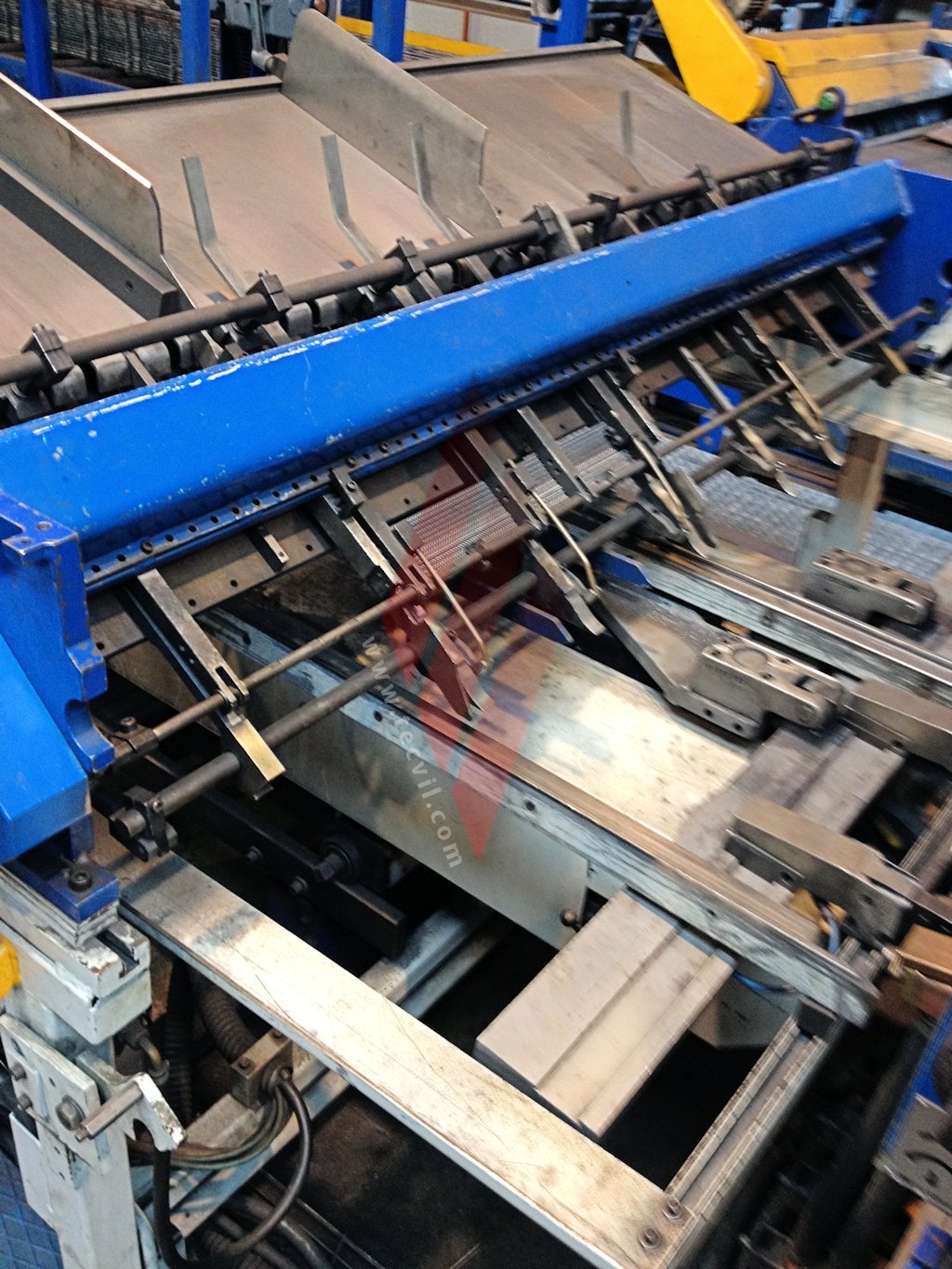

- Une amenée des fils de trame QFE34/2
- Une avance linéaire type MVL1.2

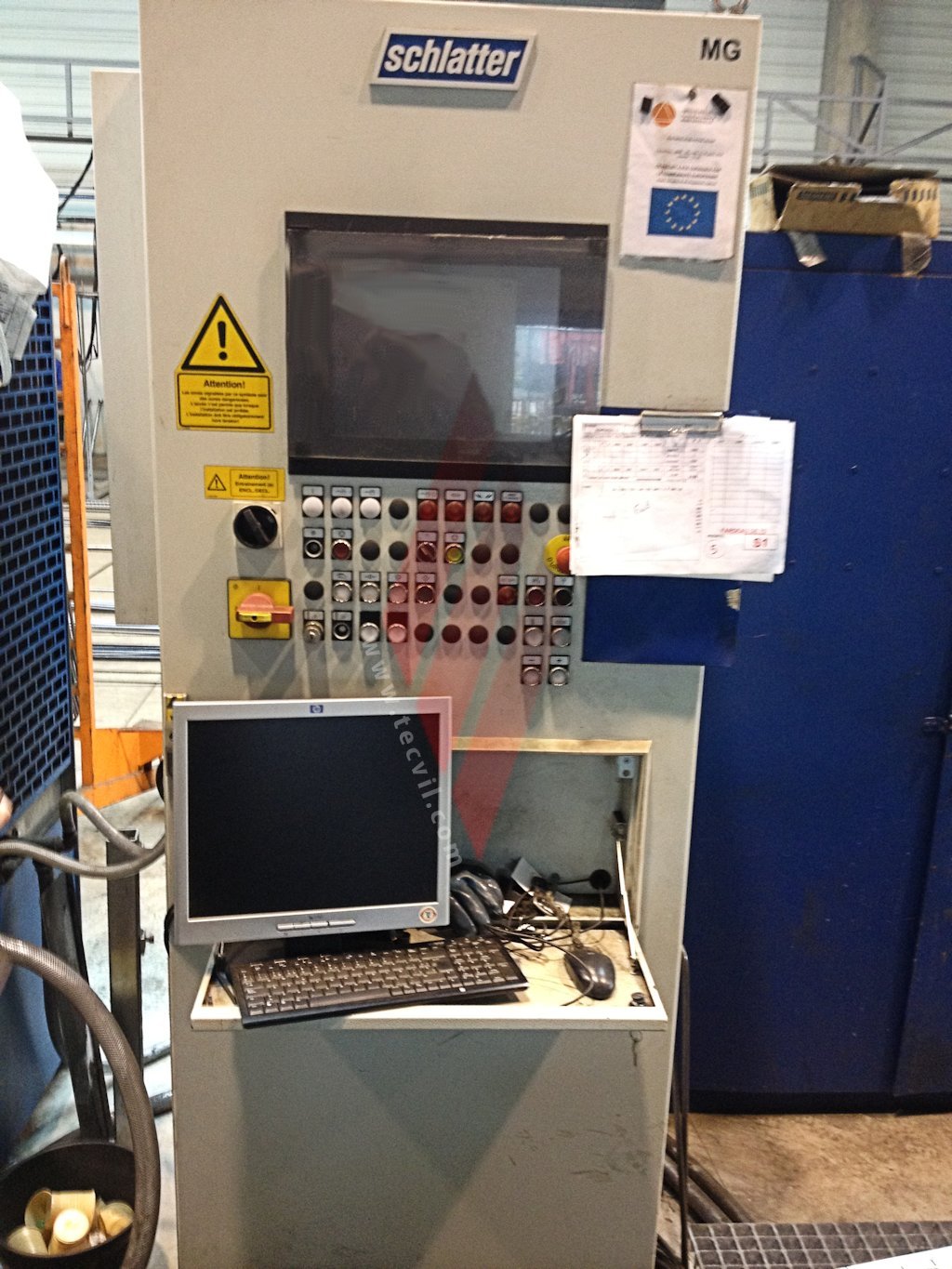

- Une centrale de commande MP PLS/S7-300
- Une armoire de protection

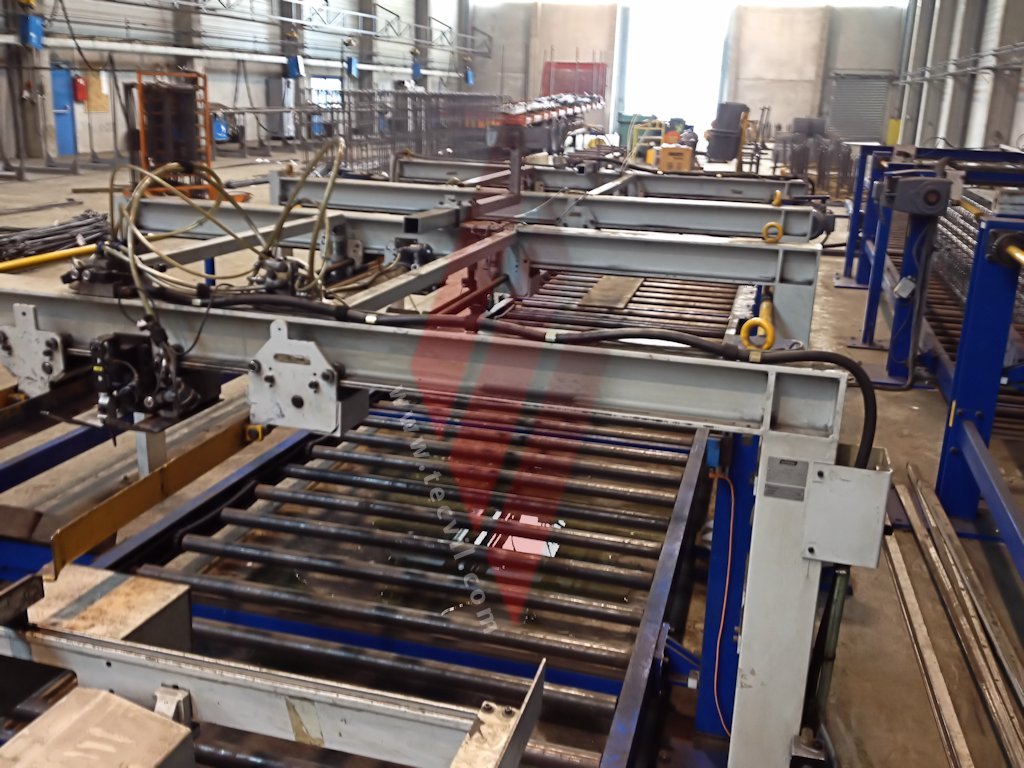

- Empileur de panneaux de 6 mètres MS11
- Convoyeurs en option
INFORMATIONS TECHNIQUES :
| Largeur des panneaux (longueur des fils de trame) | max. 1650 mm min. 300 mm |
|---|---|
| Ecartement entre les fils de chaine extrêmes | max. 1600 mm |
| Longueur des fils de chaine | 800 – 6000 mm |
| Ecart entre les fils de chaine | min 50 mm |
| Ecart entre les fils de trame | min. 25mm |
| Diamètre de fils chaine, cranté | 4.0 – 12.0 mm |
| Diamètre de fils de trame | 4.0 – 12.0 mm |
| Nombre de fils de chaine | 16 |
| About de chaine | min. 0 mm max. 170 mm |
| Diamètre max. des fils de chaîne et de trame | Ecartement min. des fils de chaîne et de trame |
|---|---|
| 3.0 + 3.0 mm | 50 x 50 mm |
| 8.0 + 8.0 mm | 100 x 100 mm |
| 12.0 + 12.0 mm | 150 x 150 mm |
